REBEKA DIM - Dynamische Dimensionierung

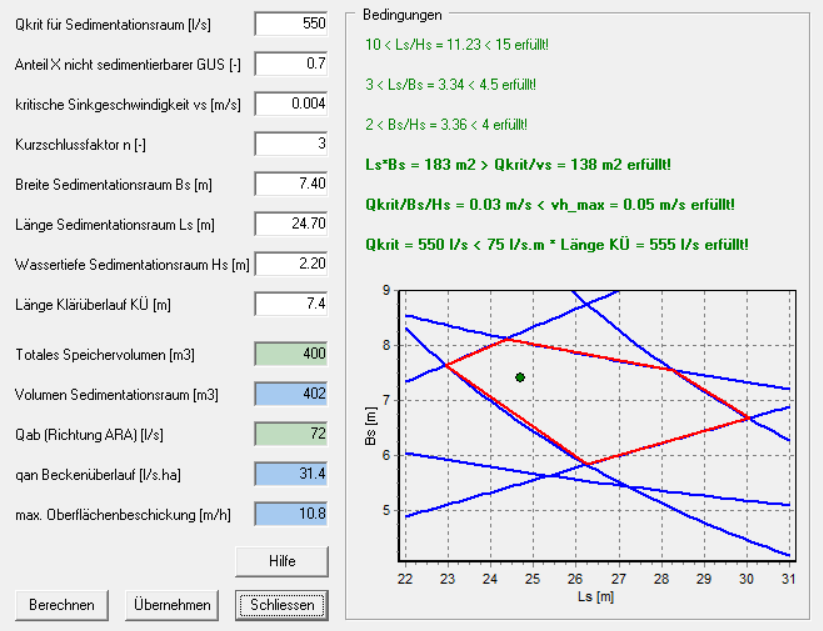

Damit die Sedimentation optimal funktioniert, sollten gewisse geometrische und hydraulische Randbedingungen erfüllt sein. Diese werden auf der rechten Seite des Formulars 'Dynamische Dimensionierung' aufgeführt. In grüner Schrift werden sie eingehalten, in roter Schrift nicht. Die ersten drei Bedingungen sind geometrische, die letzten drei (fett gedruckt) hydraulische Randbedingungen.
In der Graphik sind die geometrischen Randbedingungen als Kurven dargestellt. Der Grüne Punkt repräsentiert die momentane Wahl von Ls und Bs. Wird der grüne Punkt mit der Maus verschoben, dann werden Ls, Bs und Hs entsprechend angepasst, so dass das Volumen des Sedimentationsraumes konstant bleibt.

Dynamische Dimensionierung

Die blau hinterlegten Werte können nicht verändert werden. Sie werden aus anderen Grössen berechnet oder müssen bei 'Einzugsgebiet' geänder werden (V, Qab)

Bedeutung der Parameter

Qkrit
 Maximaler Zufluss zum Sedimentationsraum
X    Anteil nicht sedimentierbarer GUS (d.h. Partikel mit vs kleiner als v s,krit, muss an die Wahl der kritischen Sinkgeschwindigkeit angepasst werden. Im Anhang 2 der technischen Richtlinie sind entsprechende Verteilungen in Abhängigkeit der Sinkgeschwindigkeit angegeben.
vs, krit kritische Sinkgeschwindigkeit, Partikel mit kleinerer Sinkgeschwindigkeit werden nicht sedimentiert.
n Kurzschluss- oder Turbulenzfaktor, wobei n = 1 signifikante und n = 5 kleine Turbulenz bedeutet.
Bs
Breite des Sedimentationsraums
Ls
Länge des Sedimentationsraums
Hs
Wassertiefe im Sedimentationsraum
KÜ Länge des Klärüberlaufs (wenn der Klärüberlauf zweiseitig beaufschlagt ist, muss die doppelte Länge eigegeben werden)
V Totales Speichervolumen: Wird aus dem Formular 'Einzugsgebiet' übernommen, wird durch Berechnungen mit REBEKA 2 bestimmt.
Vs Volumen Sedimentationsraum: wird berechnet aus Ls*Bs*Hs, sollte kleiner als V sein (Achtung: wird vom Programm nicht kontrolliert!)
Qab Maximaler Drosselabfluss zur ARA. Wird aus dem Formular 'Einzugsgebiet' übernommen, wird durch Berechnungen mit REBEKA 2 bestimmt.
qan Wird berechnet: qan = (Qkrit + Qtw) / abflusswirksame Fläche
Oh,max
 Maximale Oberflächenbeschickung: wird berechnet als Qkrit/(Bs*Ls)
